طباعه الرسومات من الأوتوكاد بجودة عالية

فى هذا المقال سنتناول كيفية طباعه الرسومات و اللوحات الهندسية من برنامج Autodesk AutoCAD بجود عالية.

إذا كنت طالب أو مهندس يعمل بمجال التصميم أو بالمكتب الفنى بأحد المواقع أو حتى مهندس موقع فمن المؤكد إنك تحتاج إلى طباعة الرسومات الهندسية من برنامج الأوتوكاد AutoCAD  و عرض المشاريع و الأفكار بشكل متكرر على نسخة مطبوعة Hard Copy  و عدم الأكتفاء بالنسخة الرقمية Soft Copy  فقط.

فى هذا المقال ستجد ما يساعدك فى إجراء عملية طباعه الرسومات و الحصول على أعلى جودة و دقة من برنامج الأوتوكاد AutoCAD.

قم بأتباع الخطوات التالية حتى تحصل على طباعه رسومات بجوده عالية

قم بكتابه PLOTTERMANAGER ب Command Line  ثم أضغط Enter type plotter manager

ثم قم بأختيار Add-A-Plotter Wizard من بين الملفات الموضحة بالأسفل.

طباعه الرسومات

ستظهر لك نافذة بعنوان Add Plotter – Introduction Page  قم بالضغط على Next , ستظهر لك نافذة أخرى بعنوان Add Plotter – Begin  أختار My Computer  و أضغط التالي.

طباعه الرسومات

ستجد قائمة بأسم Manufacturer قم بأختيار Raster File Formats  ثم  أبحث عن TIFF Version 6 (Uncompressed)  من قائمة Models  بالجهه اليمنى.

ثم أضغط على Next  على نافذة Import Pcp or Pc2  و أيضاً على نافذة Port  حتى تصل إلى ال Plotter Name.

طباعه الرسومات

قم بإعادة وضع مسمى جديد لل Plotter , و قد قمت مثلاً بكتابة أسم My Plotter, ثم أضغط Next.

طباعه الرسومات

سيتم الأن عمل تعديل على ال Plotter Configuration و سيظهر لك النافذة التالية بعنوان Plotter Configuration Editor .

طباعه الرسومات

أضغط على Custom Paper Sizes  ثم أختار Add و تأكد من وجود المؤشر على Start From Scratch .

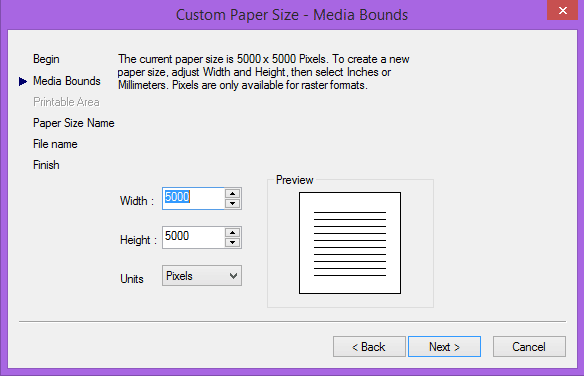

ستجد العرض بمقاس 1600 Pixels  و الطول بمقاس 1280 Pixels  و بالتالى سنقوم بتغير القيم السابقة الى 5000  Pixelsو أضغط Next.

و سيتم الضغط على Next  لل Paper Size  و ال File Name. ثم أضغط Finish  و أغلق جميع النوافذ.

نحن الأن جاهزون للحصول على طباعه الرسومات بجودة عالية

لتنفيذ عملية طباعه الرسومات ستنقوم بكتابة PLOT بشريط الأوامر و سيظهر لك التالى.

type plot autocad
Plot autocad

سنختار من القوائم الموضحة الأعدادات التى تم ضبطها مسبقا مثل أسم ال Plotter  هو My Plotter و ال Paper Size  بمقاس 5000 بيكسل طول فى 5000 بيكسل عرض و أضغط على Ok.

هل وجدت ما يساعدك فى هذة الخطوات؟ شاركنا ذلك بالتعليقات.

يمكنك أيضاً تطوير قدراتك فى إستخدام برنامج الأتوكاد AutoCAD وبرامج أخرى من خلال دورات متاحه أونلاين على موقع بيت المهندسين
